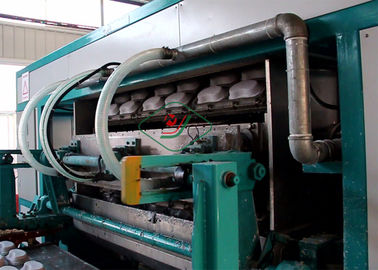

Attrezzatura per stampaggio a polpa rotativa a 8 facce / Linea di produzione di vassoi per uova di carta
Descrizioni:
Questa è una linea di produzione di vassoi per uova completamente automatica, con elevata automazione e risparmio di manodopera.
Questo tipo di linea di produzione è costituito da un sistema di idropulper, una macchina formatrice di tipo rotativo, una linea di essiccazione multistrato e attrezzature ausiliarie.
Utilizzato principalmente per prodotti con struttura semplice ma in grandi quantità, come vassoi per uova, vassoi per frutta, scatole per uova, portabicchieri e prodotti monouso per l'assistenza medica, ecc.
La materia prima è carta straccia, cartone straccia, carta usata, libri, riviste, ecc.
Componenti elettrici di marca internazionale, componenti pneumatici FESTO & SMC.
Specifiche:
|
Tipo di modello
|
ER3000-B
|
ER4000-B
|
ER5000-B
|
ER6000-B
|
|
Capacità
|
3000 pezzi/ora
|
4000 pezzi/ora
|
5000 pezzi/ora
|
6000 pezzi/ora
|
|
Requisiti di officina
|
400m2
|
500m2
|
600m2
|
700m2
|
|
Consumo elettrico
|
~115kw
(170kw installati)
|
~150kw
(240kw installati)
|
~190kw
(290kw installati)
|
~210kw
(350kw installati)
|
|
Consumo materiale
|
180~210kg/h
|
250～280kg/h
|
320～350kg/h
|
360～400kg/h
|
|
Consumo acqua
|
600~800kg/h
|
800~1000kg/h
|
1000~1200kg/h
|
1200~1400kg/h
|
|
Consumo combustibile
(un articolo selezionabile)
|
Gas naturale
|
55~65m3/h
|
70~80m3/h
|
85~95m3/h
|
100~110m3/h
|
|
GPL
|
19~22m3/h
|
25~29m3/h
|
31~35m3/h
|
36~40m3/h
|
|
Diesel
|
45~55kg/h
|
62~70kg/h
|
78~85kg/h
|
90~98kg/h
|
|
Olio combustibile
|
46~56m3/h
|
63~72kg/h
|
79~87kg/h
|
92~100kg/h
|
|
Vapore
|
1.0~1.2 ton/h
|
1.3~1.5 ton/h
|
1.6~1.8 ton/h
|
1.8~2.0 ton/h
|
|
Legna
|
190~220kg/h
|
250~290kg/h
|
310~350kg/h
|
360~400kg/h
|
|
Carbone
|
130~150kg/h
|
160~190kg/h
|
200~220kg/h
|
240~270kg/h
|
|
Requisiti operai
|
4~5 persone
|
4~5 persone
|
4~5 persone
|
5~6 persone
|
|
Requisiti container per spedizione
|
6 x 40HQ
|
7 x 40HQ
|
8 x 40HQ
|
9 x 40HQ
|
|
Macchina formatrice
|
Tipo rotativo con 8 piastre. Ciascuna per 3 pezzi/tempo
|
Tipo rotativo con 8 piastre. Ciascuna per 4 pezzi/tempo
|
Tipo rotativo con 8 piastre. Ciascuna per 5 pezzi/tempo
|
Tipo rotativo con 8 piastre. Ciascuna per 6 pezzi/tempo
|
|
Linea di produzione di essiccazione
|
20mx2.2mx4m
6 strati
|
22mx2.6mx4m
6 strati
|
22mx3.0mx4m
6 strati
|
22mx3.4mx4m
6 strati
|
|
Note:
1. La capacità è calcolata sulla base di un vassoio per uova da 30 confezioni (dimensioni 300x300 mm, peso 65g~70g).
2. Le dimensioni dell'officina sono solo di riferimento e possono essere adattate alle dimensioni effettive dell'impianto del cliente.
|
Immagine dell'essiccatore multistrato:
Come funziona la linea di produzione:
| Sistema di spappolamento |
Trasforma carta straccia, cartone straccia, giornali usati, in polpa di una certa consistenza. Attrezzature principali: idropulper, serbatoi per polpa, serbatoio dell'acqua, pompa per polpa, pompa dell'acqua, agitatore, ecc. |
| Sistema di formatura |
Regolando la consistenza della polpa, la polpa andrà alla macchina formatrice. Con l'aiuto del vuoto e dell'aria compressa, i prodotti verranno formati sugli stampi. |
| Sistema di essiccazione |
Dopo la formatura, gli stampi di trasferimento si muoveranno in avanti e si posizioneranno automaticamente sull'essiccatore. È possibile scegliere gas naturale / GPL / diesel / olio combustibile / vapore / legna / carbone per riscaldare i prodotti umidi. |
| Sistema di impilamento e confezionamento |
Dopo l'essiccazione, i prodotti andranno al confezionamento. Contare il numero dei prodotti essiccati, separarli e impilarli. |
Link YOUTUBE:
4000 pezzi/ora con essiccatore a 6 strati: https://www.youtube.com/watch?v=85eeIP8xCEY&t=3s
6000 pezzi/ora con essiccatore a 6 strati: https://www.youtube.com/watch?v=YIeLPQnwO4M
3000 pezzi/ora con essiccatore a strato singolo: https://www.youtube.com/watch?v=CX9NgjBZ0Nk
4000 pezzi/ora con essiccatore a strato singolo: https://www.youtube.com/watch?v=JCu3xNpnCsM
6000 pezzi/ora con essiccatore a strato singolo: https://www.youtube.com/watch?v=9XpyL-ggwi4
Per altri video, puoi cercare "Guangzhou Nanya Pulp Molding Equipment Company" su YOUTUBE e iscriverti.
Applicazioni:
- Vassoi per uova / scatola per uova a 6 celle / scatola per uova a 10 celle / scatola per uova a 12 celle;
- Vassoi per frutta / vassoi per tazze / vasetti per semina / vasetti agricoli / alberi per scarpe;
- Imballaggi industriali interni, come per TV, ventilatori, batterie, condizionatori d'aria e altri apparecchi elettrici
- Prodotti monouso per l'assistenza medica, come padelle, traversine, padelle per urina...

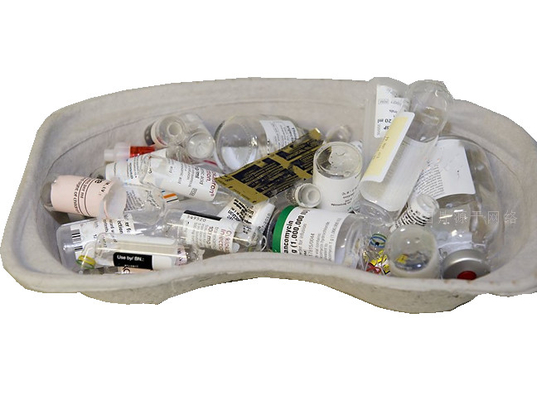

Di seguito è riportato un tipo di vassoio medico realizzato dalla nostra macchina; cambiando gli stampi, la macchina può realizzare prodotti diversi.
Vantaggi competitivi:
Ricca esperienza: Fondata nel 1994, NANYA è il primo produttore di stampaggio a polpa in Cina;
Garanzia tecnologica: Combinata con alta e nuova tecnologia con istituzioni governative e la South China University of Technology, con oltre 30 addetti alla R&S;
Esperienza nella produzione di stampi: NANYA offre la più ampia gamma di tipi di attrezzature/macchine e dimensioni di piastre/utensili, nonché stampi completi;
Ampio mercato: NANYA detiene oltre il 60% della domanda interna, già esportato in oltre 50 paesi e regioni;
Team forti: Eccellenti ingegneri, team di vendita e assistenza post-vendita offrono il miglior servizio per garantire la soddisfazione a lungo termine dei nostri clienti.
Termini commerciali:
| Termini di pagamento |
30% di acconto prima della produzione; 70% di saldo prima della consegna. |
| Termini di consegna |
FOB Guangzhou, Cina. (Sono disponibili anche CNF e CIF.) |
| Tempo di consegna |
100~120 giorni |
| Pacchetto |
Imballaggio standard per l'esportazione |
| Garanzia |
12 mesi |
| Installazione |
Servizio di ingegneria all'estero è disponibile |
| Validità dell'offerta |
90 giorni dalla data di offerta |
| Servizio post-vendita |
Inviamo gratuitamente alcuni pezzi di ricambio per l'uso della pressa a caldo. E forniremo il manuale operativo, i disegni, lo schema di processo per tutte le macchine. Istruiremo l'operazione e il metodo di manutenzione per i lavoratori dell'acquirente dopo l'installazione. |
